高調波が発生する仕組み
インバーターやモーターなどの機器が使われる電源系統では、高調波電流が発生することがあります。配線や設備に生じる損失など、電源品質の確認が必要になります。
ENERGY SAVING / POWER QUALITY

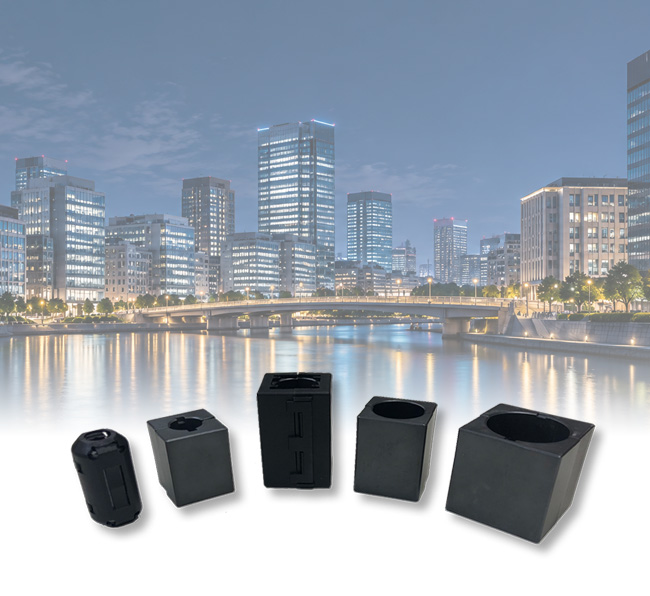

動力電源の高調波に着目した
パワーガード
動力電源の高調波に着目した
電力環境の改善提案
分電盤内の電源ケーブルに取り付け、
高調波対策から電力ロスの低減を目指します。
ABOUT THE PRODUCT
パワーガードとは
01動力電源ケーブルに取付
02高調波成分への対策
03使用状況に応じた効果検証
3相200Vメーカー資料で推奨される電源系統
5種類ケーブル径に合わせた製品サイズ
事前確認対象負荷・設備構成・測定条件
※設置適用の可否は設備構成や電源条件により異なります。取り付けには適切な資格と安全確認が必要です。
FEATURES
製品の特徴と導入のポイント
HOW IT WORKS
電力の「ひずみ」に着目する、高調波対策。

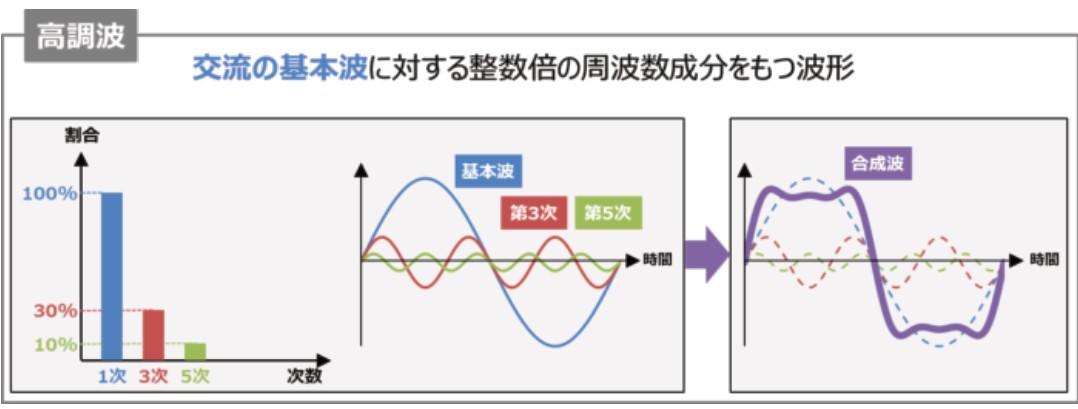

高調波とは、基本となる交流の波形に重なり、波形をゆがませる周波数成分です。
02

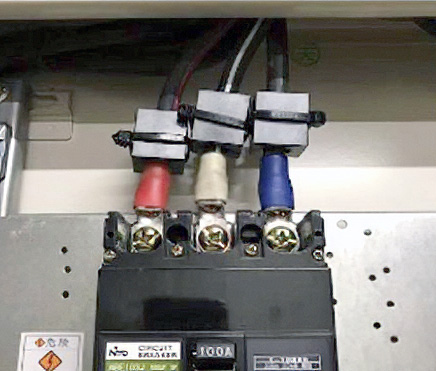

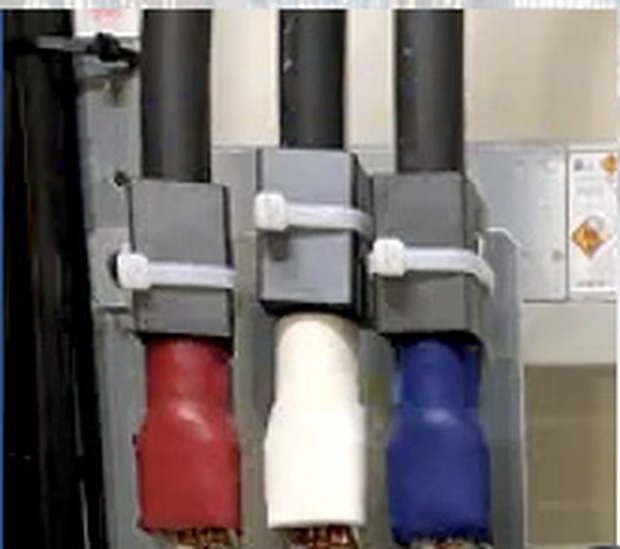

電源ケーブルへの取付
パワーガードを対象ケーブルに設置。メーカーは、高調波に由来する磁界を取り込み、磁気損失によりその成分を減衰させる仕組みを紹介しています。
POWER QUALITY FLOW
電力環境の改善を
電力環境の改善を
目指す流れ
- 対象の動力回路を確認
- ケーブルに製品を取付
- 高調波成分への作用
- 使用電力量を導入前後で確認
TECHNICAL DATA
技術資料・メーカー検証データ

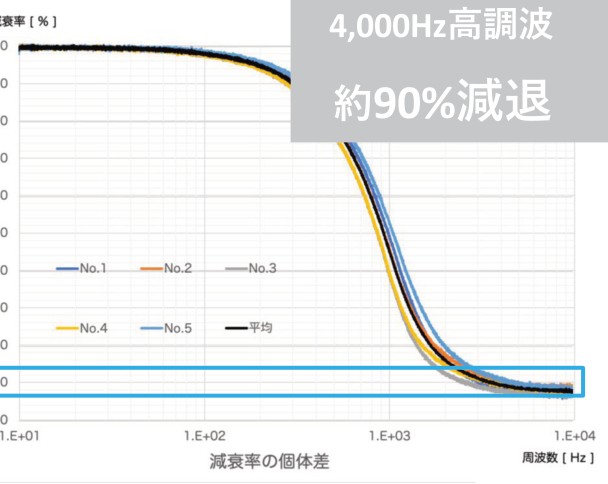

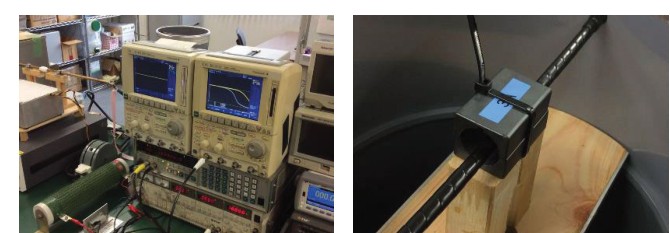

第三者機関による高調波成分の試験例
ノイズ成分の減衰をグラフで確認。
特定の周波数帯で高調波成分の減衰を測定した試験結果です。
検証データの見方
このデータが示すのは高調波の減衰特性であり、電気使用量や電気料金の削減率ではありません。
電力削減効果は負荷、運転状況、設置箇所によって異なるため、導入前後の電力量を同等条件で比較することが重要です。
APPLICATION
ご相談いただきたい設備・施設
動力設備電力使用状況に合わせて検討
工場・店舗・施設の電源環境を確認してご提案。
業務用空調、コンプレッサー、冷凍・冷蔵設備、各種モーター機器など、動力設備を使用する場所で相談対象となります。
必ずしもすべての設備に適するわけではありません。
PRODUCT VARIATIONS

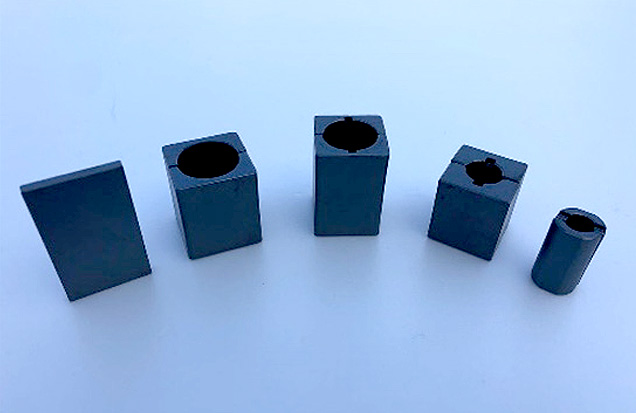

設置ケーブル径に合わせた5サイズ
内径寸法の目安です。製品選定は実測したケーブル外径や盤内スペースを確認して行います。
小9mm中13mm大19mm特大22mmEX30mm
導入をご検討いただきたい設備
長時間使用する動力設備、空調の室外機、コンプレッサー、冷凍冷蔵設備など。
現地で確認したいこと
分電盤の場所、三相動力の有無、ケーブル外径、設備の運転時間、設置スペース、電力計測方法など。
※掲載写真は製品資料の一例です。アイワテックの施工実績を示すものではありません。
PROCESS
ご相談から施工まで
- 01
お問い合わせ
対象設備や電気使用量のお悩みをお知らせください。
- 02
電源環境の確認
動力盤・ケーブル径・設置場所・運転条件を確認します。
- 03
ご提案・お見積もり
設置箇所と個数、確認・測定方法をご案内します。
- 04
取付・施工
有資格者が安全を確認し、対象回路に設置します。
「うちの動力設備にも取り付けられる？」
まずは現在の設備状況をお聞かせください。
